Datos del producto:
Pago y Envío Términos:
|
| Producto: | WDM del aislador de la polarización que mantiene | Longitud de onda de funcionamiento: | 980/1550/1064nm |
|---|---|---|---|
| Ratio de la extinción: | ≥20 (tipo B) ≥23 (tipo F) | Tipo de la fibra: | Fibra del P.M. para el campo común y el paso puerto; P.M. la fibra o la fibra del SM para refle |
| Conector: | Modificado para requisitos particulares | Uso: | Lasers de la fibra o amplificadores de la fibra |
| Resaltar: | Aislador que mantiene de la polarización del WDM,aislador que mantiene de la polarización 1064nm,Aislador óptico de Ethernet de los lasers de la fibra |
||

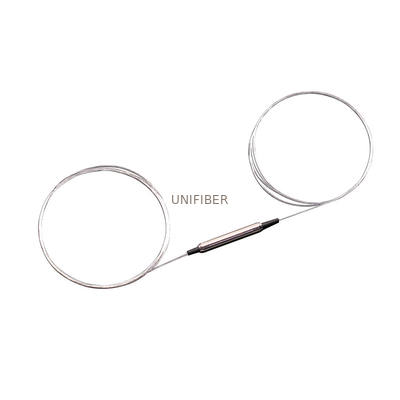

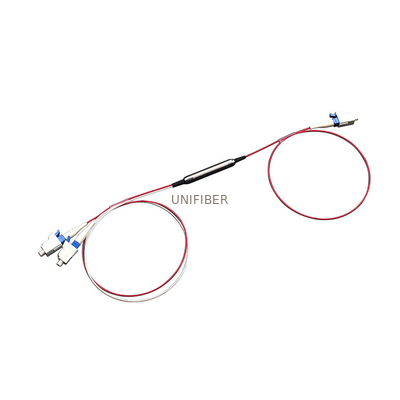

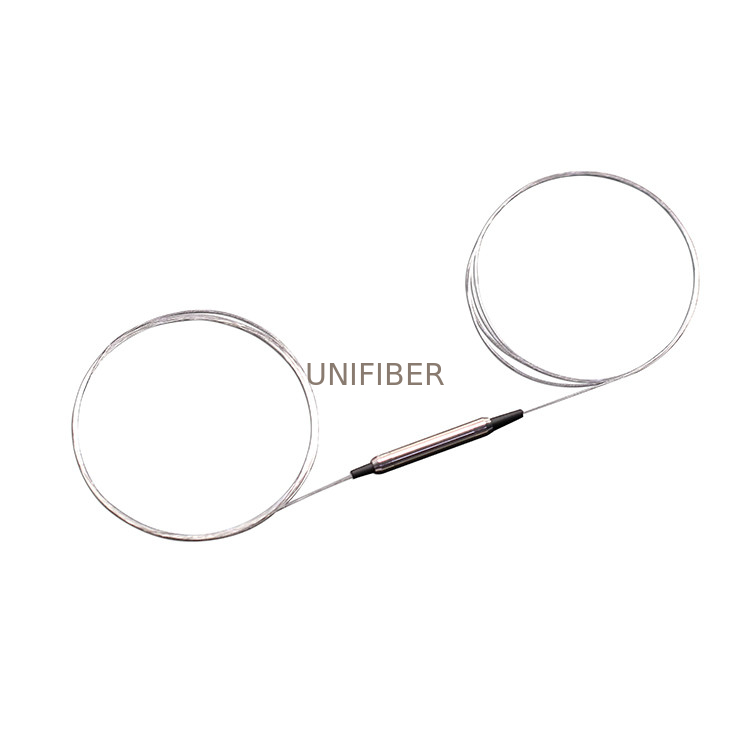

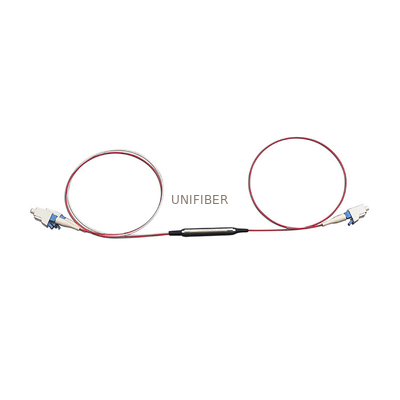

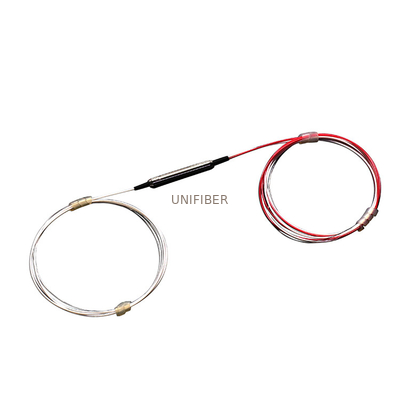

El WDM del aislador de la polarización que mantiene es un dispositivo híbrido que tiene funciones del WDM y del aislador en un solo paquete compacto. El PMIWDM se caracteriza con pérdida de inserción baja, alto ratio de la extinción, alto aislamiento, pérdida de alto retorno y estabilidad y confiabilidad ambientales excelentes. Es opción ideal para que el uso del amplificador de la fibra combine longitud de onda de la señal y de la bomba con el aislamiento estable de la señal.
Características dominantes:
* pérdida de inserción baja
* alto ratio de la extinción
* alto aislamiento
* estabilidad y confiabilidad excelentes
Usos:
* lasers de la fibra
* amplificadores de la fibra
Especificaciones:
|
Tipo Parámetro |
Unidad | WDM del aislador de la polarización que mantiene | |||
| Sola etapa | Etapa dual | Sola etapa | Etapa dual | ||
| Longitud de onda de funcionamiento | nanómetro | T1064±5/R980±15 | T1530~1580/R980±15 | ||
| IL sobre la banda de paso @23℃ | DB | ≤2.3 | ≤3.5 | ≤0.8 | ≤1.0 |
| IL sobre banda de la reflexión | DB | ≤0.6 | |||
| Ratio de la extinción (solamente para el puerto de la señal) | DB | ≥20 (tipo B) ≥23 (tipo F) | |||
| Aislamiento para la señal @23℃ | DB | ≥30 | ≥45 | ≥30 | ≥46 |
| Pérdida de vuelta | DB | ≥50 | |||
| Tipo de la fibra | / |
Fibra del P.M. para el puerto común y del paso; La fibra del P.M. o la fibra del SM para refleja el puerto |
|||
| Manipulación de poder | mW | ≤300 | ≤500 | ||
| Temperatura de funcionamiento | ℃ | -5~+50 | -5~+70 | ||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||
| Dimensiones | milímetro | Ф5.5× L35 o Ф3.0× L30 | |||
Tipo B: Ambos funcionamiento del eje, tipo F: para el eje rápido bloqueó.
IL es 0.3dB (1310~1550nm) o 0.5dB (1064nm) más arriba, RL es 5dB baja y el ER es 2dB baja para cada conector añadido. La llave del conector del defecto se alinea para reducir eje.
