Datos del producto:
Pago y Envío Términos:
|
| Producto: | Aislador óptico insensible de la polarización | Longitud de onda: | 1310nm |
|---|---|---|---|
| Grado: | Grado de P | Tipo del aislador: | Etapa dual |
| Tipo de la coleta: | tubo flojo 900um | Uso: | Sistemas de EDFA/DWDM |
| Resaltar: | aislador insensible de la polarización 1310nm,aislador insensible de la polarización 900um,aislador óptico del poder más elevado 1310nm |
||
Tubo flojo insensible del aislador 900um de la alta polarización del aislamiento 1310nm
Descripción del alto aislamiento 1310nm tubo flojo óptico insensible del aislador 900um de la etapa de la polarización sola/dual de 1550nm
Unifiber construye los dispositivos del aislador con 1310/1480/1550nm y la banda L, cliente puede elegirlo con la sola etapa o la etapa dual por el uso real, aislador dual de la etapa venido con un valor más alto del aislamiento que el aislador de la sola etapa. el aislador lleno con el tubo de acero del mini tamaño, generalmente con el tubo flojo 900um con cualquier connecctors modificados para requisitos particulares.
Características
Alto aislamiento
Pérdida de inserción baja
Pérdida de alto retorno
Sensibilidad baja de la polarización
Applicaton
EDFA
Lasers de la fibra
Sistema de DWDM
Telecomunicaciones
Especificación
Parámetros de la sola etapa
| Parámetro | Grado de P | Un grado |
| Longitud de onda de funcionamiento (nanómetro) | 1310 o 1550 | |
| ±15 | ||
| Aislamiento típico (DB) | 40 | 40 |
| Aislamiento mínimo (DB) | 30 | 28 |
| Pérdida de inserción típica (DB) | ≤0.35 | ≤0.45 |
| Pérdida de inserción máxima (DB) | ≤0.5 | ≤0.7 |
| Pérdida de vuelta (In/Out) (DB) | ≥65/60 | ≥55/55 |
| pérdida dependiente de la polarización (DB) | ≤0.05 | ≤0.1 |
| dispersión del modo de la polarización (picosegundo) | 0,2 (0,05 disponible a petición) | |
| Temperatura de funcionamiento (℃) | -10~+75 | |
| Temperatura de almacenamiento (℃) | -40~+85 | |
| Tipo de la fibra | Corning SMF-28 | |
| Longitud de la fibra (minuto) | el 1M cada extremo | |
| Dimensión del paquete (milímetros) | Φ5.5xL30 | |
| Manejo de la potencia (mW) | 300 | |
Parámetros duales de la etapa
| Parámetro | Grado de P | Un grado |
| Longitud de onda de funcionamiento (nanómetro) | 1310 o 1550 | |
| Aislamiento típico (DB) | 56 | 50 |
| Aislamiento mínimo (DB) | 45 | 42 |
| Pérdida de inserción típica (DB) | ≤0.5 | ≤0.5 |
| Pérdida de inserción máxima (DB) | ≤0.7 | ≤0.8 |
| Pérdida de vuelta (In/Out) (DB) | ≥65/60 | ≥55/55 |
| pérdida dependiente de la polarización (DB) | ≤0.05 | ≤0.1 |
| dispersión del modo de la polarización (picosegundo) | 0,05 | |
| Ancho de banda (nanómetro) | ±30 | |
| Temperatura de funcionamiento (℃) | -10~+75 | |
| Temperatura de almacenamiento (℃) | -40~+85 | |
| Tipo de la fibra | Corning SMF-28 | |
| Longitud de la fibra (minuto) | el 1M cada extremo | |
| Dimensión del paquete (milímetros) | Φ5.5xL30 | |
| Manejo de la potencia (mW) | 300 | |
| ℃ 1.At 23 sobre ancho de banda. | ||
| 2.Not incluyen las pérdidas de Fresnel del conector, del empalme y del fibra-fin. | ||
| 3.Including PDL, gama de longitud de onda de funcionamiento. -5 ℃ al ℃ +75. | ||

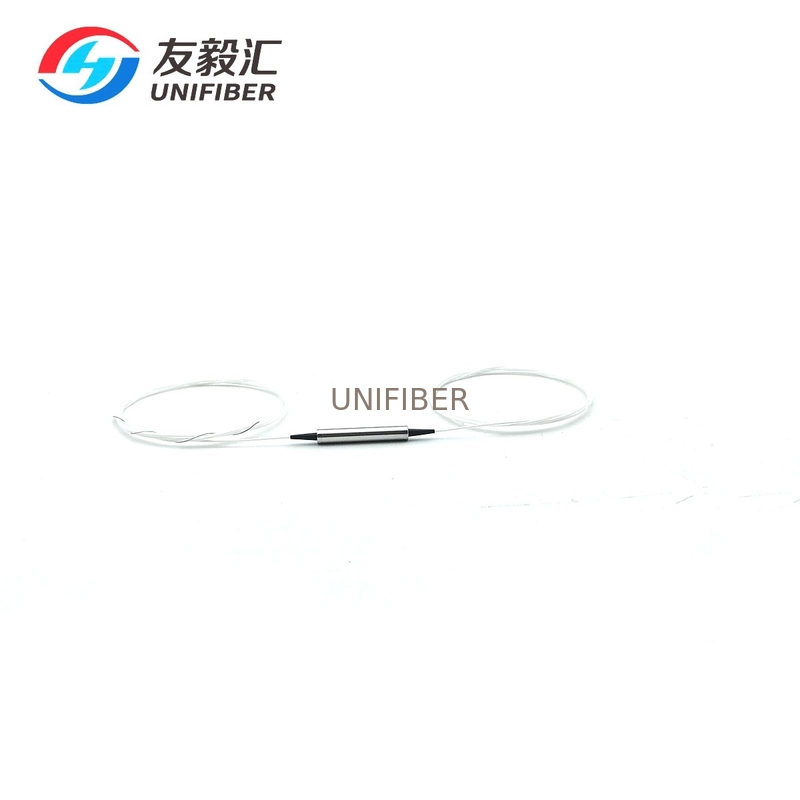

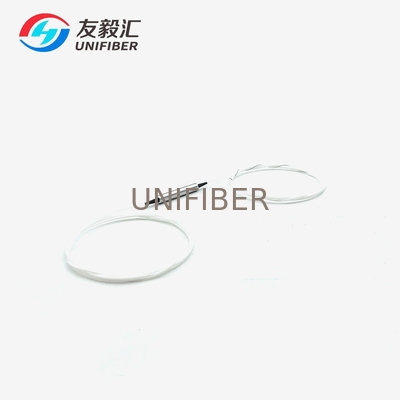

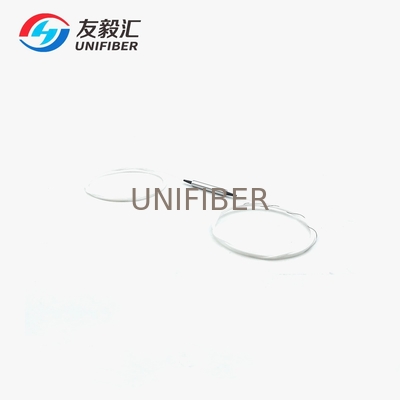

Imagen del aislador insensible de la fibra óptica de la polarización de 1310nm 1550nm
