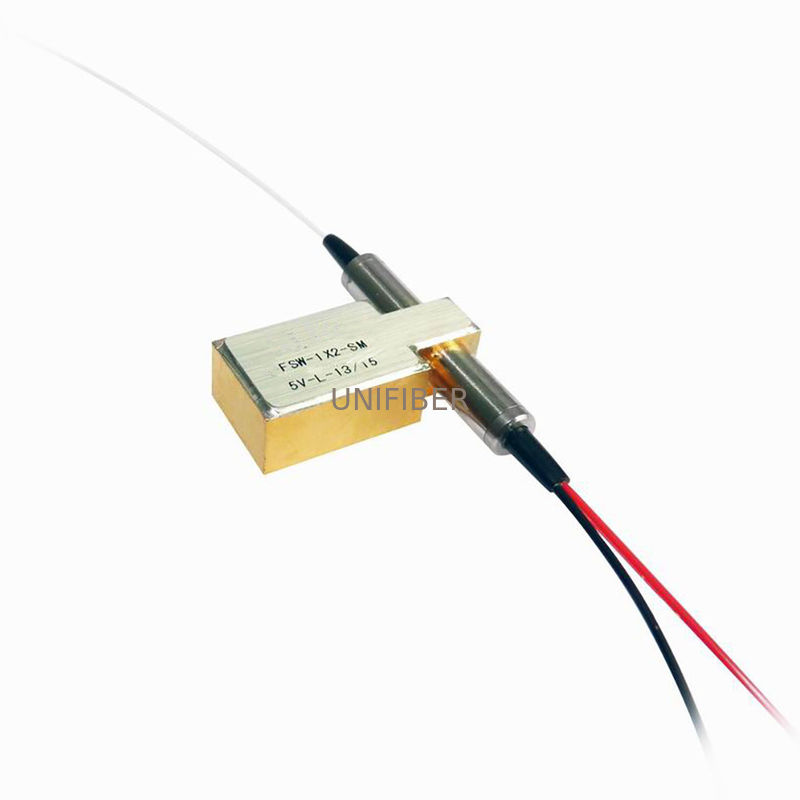

Interruptor mecánico óptico de la fibra de OADM 5V 1310/1550nm 1x2

OADM 5V 1310/1550nm 1x2 Fiber Optical Mechanical Switch

Ampliación de imagen : Interruptor mecánico óptico de la fibra de OADM 5V 1310/1550nm 1x2

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	UNIFIBER-OEM
Certificación:	ROHS
Número de modelo:	1x2

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	Negotiable
Detalles de empaquetado:	paquete individual
Tiempo de entrega:	3~5 días laborales
Condiciones de pago:	L/C, T/T
Capacidad de la fuente:	500PCS/DAY

Contacto

Descripción detallada del producto

Voltaje:	3V 5V	Modelo de control:	Enganche o No-enganche
Tipo de la fibra:	SM o milímetro	Diámetro de la fibra:	250um 900um o 2.0/3.0m m
Longitud de onda:	850nm 1310nm 1490nm 1550nm .....	Conector:	ST DEL SC LC DE FC…
Alta luz:	Interruptor mecánico de OADM , interruptor óptico mecánico 1x2

interruptor mecánico óptico de la fibra 1x2, 5V, No-trabando control, 1310/1550nm, para OADM o la supervisión de sistema

ayuda mecánica del interruptor óptico 1x2 toda la longitud de onda en 1260nm~1650nm, ofrece confiabilidad ultraalta, pérdida de inserción baja, velocidad de transferencia rápida así como funcionamiento bidireccional. Los interruptores ópticos son ampliamente utilizados para la red, protección, protección del transmisor y del receptor, sistema de prueba de la red y las instrumentaciones ópticos.

Características

Pérdida de inserción baja del ♦

Gama de longitud de onda ancha del ♦

Interferencia baja del ♦

Alta estabilidad del ♦, alta confiabilidad

♦ De epoxy-libre en la trayectoria óptica

♦ que traba y No-que traba

Usos

Bloqueo del canal del ♦

El ♦ configurable añade/descenso

Supervisión de sistema del ♦

Instrumentación del ♦

Paremeter técnico

Parámetros		FSW-1×2
Gama de longitud de onda	nanómetro	850±40/1300±40	1260~1650
Longitud de onda de funcionamiento	nanómetro	850/1300	1310/1490/1550/1625/1650
Pérdida de inserción	DB	Tipo: 0,8 máximo: 1,2	Tipo: 0,5 máximo: 1,0
Pérdida de vuelta	DB	MM≥30 SM≥50
Interferencia	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Repetibilidad	DB	≤±0.02
Fuente de alimentación	V	3,0 o 5,0
Curso de la vida	Tiempo	≥107
Cambie el tiempo	ms	≤8
Poder de la transmisión	mW	≤500
Temperatura de funcionamiento	℃	-20~+80
Temperatura de almacenamiento	℃	-40~+85
Peso	g	16
Dimensión	milímetro	(L) 27× (W) 12.0× (H) 8,2

Nota: 1. el arreglo para requisitos particulares está disponible.

2. Especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.

Pernos

Modelo de control	Trayectoria óptica	Impulsión eléctrica				Sensor de la situación
1×2		1	5	6	10	2-3	3-4	7-8	8-9
Enganche	P1-P2	--	--	Tierra	V+	Cierre	Abierto	Abierto	Cierre
Enganche	P1-P3	V+	Tierra	--	--	Abierto	Cierre	Cierre	Abierto
No-enganche	P1-P2	--	--	--	--	Cierre	Abierto	Abierto	Cierre
No-enganche	P1-P3	V+	--	--	Tierra	Abierto	Cierre	Cierre	Abierto

Ruta óptica

Situación una

Situación dos

Interruptor mecánico óptico de la fibra de OADM 5V 1310/1550nm 1x2 0

Interruptor mecánico óptico de la fibra de OADM 5V 1310/1550nm 1x2 1

Eléctrico

Especificaciones	Voltaje	Actual	Resistencia
enganche 5V	4.5~5.5	≥50mA	125Ω
No-enganche 5V	4.5~5.5	≥40mA	175Ω
enganche 3V	2.7~3.3	≥70mA	50Ω
No-enganche 3V	2.7~3.3	≥50mA	70Ω

Información el ordenar

Modo

Longitud de onda

Tipo del voltaje

Modelo de control

Tipo de la fibra

Diámetro de la fibra

Longitud de la fibra

Conector

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

13/15=1310/1550nm

X=Others

3=3V

5=5V

L=Latching

Enganche de N=Non-

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0m m

30=3.0m m

X=Others

el 1=1m

los 2=1.5m

X=Others

00=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LP/APC

X=Others

Interruptor mecánico óptico de la fibra de OADM 5V 1310/1550nm 1x2 2
