Datos del producto:
Pago y Envío Términos:
|

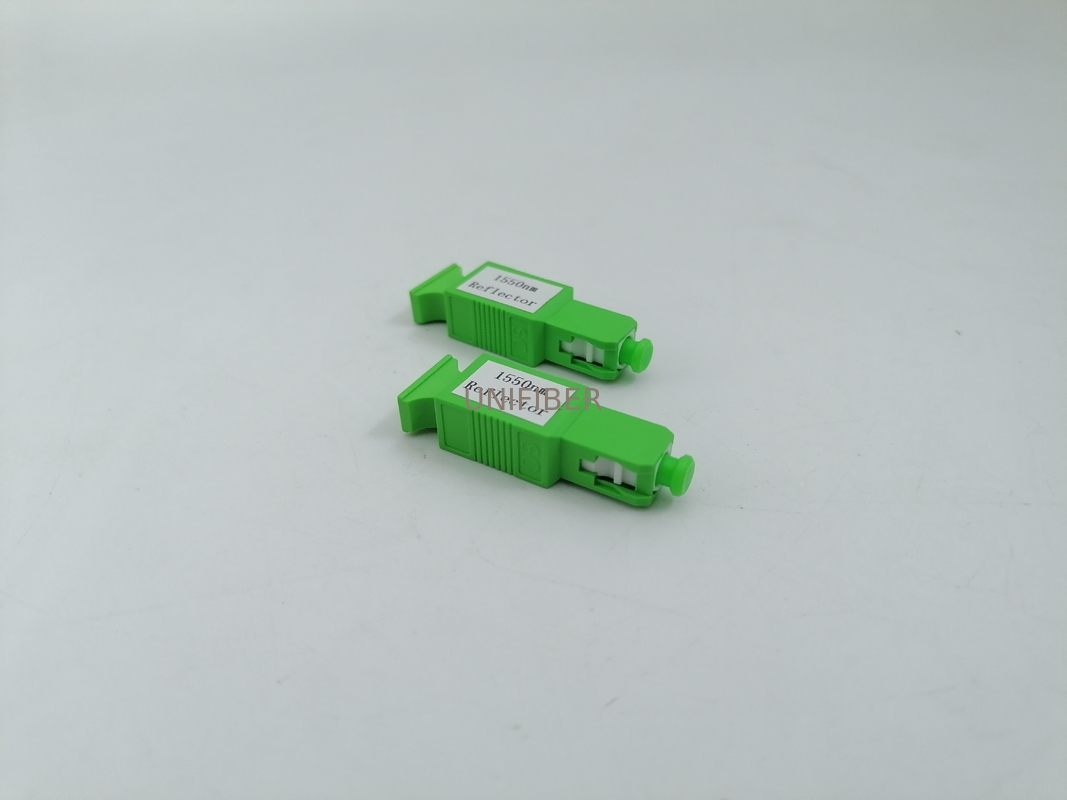

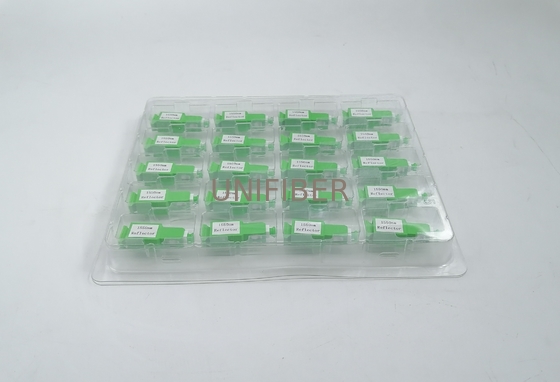

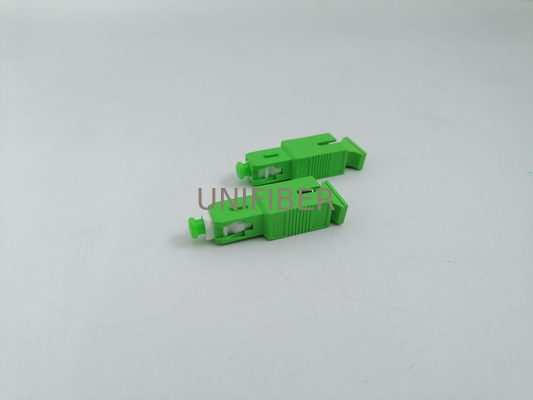

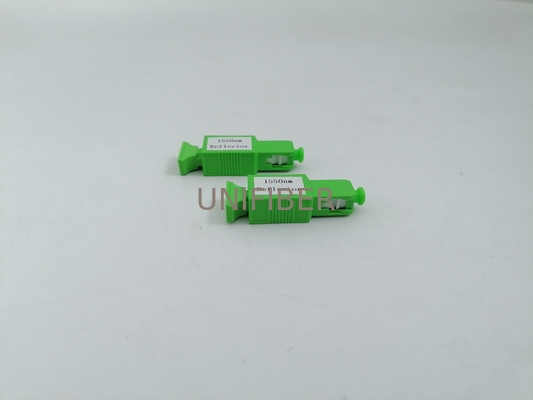

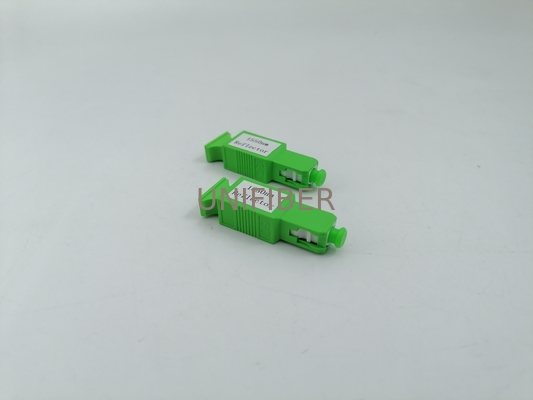

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
el reflector OTDR se ubica en todo el lado de la unidad de red óptica (ONU) de una red óptica pasiva (PON), que reflejará la señal de ensayo del OTDR en el lado del terminal de la línea óptica (OLT),mientras que la señal de tráfico del sistema PON pasará a través del reflector con muy poca pérdidaEl reflector OTDR se utiliza para ayudar a aumentar la sensibilidad del OTDR para verificar la continuidad óptica de un suscriptor y la resolución de problemas.
Características
Baja pérdida de inserción y reflectividad en longitud de onda de tráfico
Alta reflectividad a la longitud de onda de ensayo
Fácil de instalar
Excepcional fiabilidad y estabilidad ambiental
Compatible con GPON, EPON, GEPON
Aplicación
Red FTTX
Solución de problemas de FTTX
Especificación
| Parámetro | Especificación | ||
| Lengua de onda (Rang) | Banda de paso | 1260 ~ 1360 & 1460 ~ 1600 & 1600 ~ 1625 | |
| Banda de reflexión | 1644.5~1655.5 | ||
| Pérdida de inserción (dB) | Banda de paso @1260-1360 | ≤ 14 | |
| Banda de paso @1460-1600 | ≤ 14 | ||
| Banda de paso @1600-1625 | ≤ 3 años4 | ||
| Reflect Band @1644.5~1655.5 | ≥ 21 años | ||
| Pérdida de retorno (dB) | Reflect Band @ 1260-1360 | ≥ 35 años | |
| Reflect Band @ 1460-1600 | ≥ 30 años | ||
| Banda de reflexión @1600~1625 | ≥ 20 | ||
| Reflect Band @1644.5~1655.5 | ≤ 10 | ||
| Pérdida dependiente de la polarización (dB) | ≤ 03 | ||
| TDL (dB) | ≤ 05 | ||
| El valor de las emisiones de CO2 | ≤ 05 | ||
| Transmisión de potencia óptica máxima (dBm) | 27 | ||
| Tiempos de conexión | 500 | ||
| Conectores de entrada y salida | *SC/ACP | ||
*Nota: el tipo SC/UPC, LC/UPC y LC/APC están disponibles bajo petición..
