40CH AWG atérmico 100Ghz DWDM Mux Demux C21~C60 LC/UPC 1U montaje en bastidor

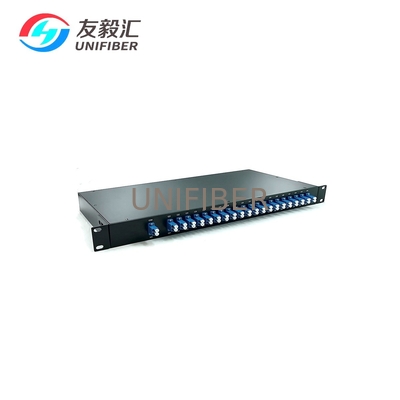

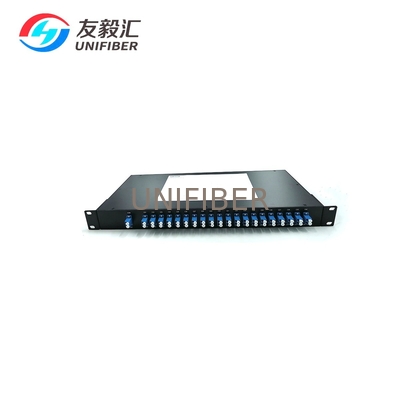

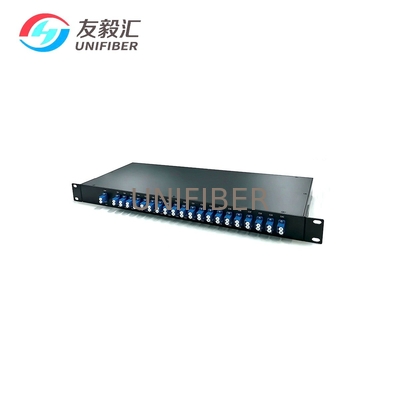

Ampliación de imagen : 40CH AWG atérmico 100Ghz DWDM Mux Demux C21~C60 LC/UPC 1U montaje en bastidor

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	Unifiber or OEM
Certificación:	ROHS
Número de modelo:	40CH AWG atérmico 100Ghz DWDM Mux Demux

Pago y Envío Términos:

Cantidad de orden mínima:	10
Precio:	Negociable
Detalles de empaquetado:	Caja de la ampolla
Tiempo de entrega:	Entre 5 y 8 días
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	100 piezas por día

Contacto

Descripción detallada del producto

Producto:	100Ghz AAWG DWDM Mux Demux	Número de canales:	40 canales
Configuración:	Mux+Demux	1er canal:	C21 C22 C23...C59 C60 C61 El valor de las pérdidas de los activos de inversión se calculará en funci
Tipo de fibra:	0.9 mm	Conector:	LC UPC

40/48CH 100G AWG atérmico módulo DWDM Mux/Demux en 1U Rackmountes un dispositivo de mux/demux DWDM de alto rendimiento que opera en 100 GHz sin necesidad de estabilización de temperatura.Los chips de silicio sobre silicio de procesamiento plano comprenden canales de guías de onda para separar o combinar múltiples longitudes de ondaLos AWG atérmicos permiten la multiplexación y demultiplexación de señales DWDM en un amplio rango de temperatura de funcionamiento, sin la necesidad de unidad de calefacción y electrónica de monitoreo.Estos AWG ofrecen baja pérdida de inserción, excelente aislamiento del canal, facilidad de manejo de fibra y fiabilidad a largo plazo en un paquete compacto.

Características

Funcionalidad MUX/DEMUX
Envase compacto
Número multicanal
Telcordia GR-1209/1221 cumple las condiciones
Diseño atérmico, no se requiere energía eléctrica
Baja pérdida de inserción, baja PDL, aislamiento de canal alto

Aplicación

Transmisión DWDM
Redes de área metropolitana
Redes de larga distancia
Redes PON
Bloques de construcción para ROADM
Bloques de construcción para VMUX

Especificación

Parámetro	Especificación			Unidades	Las notas
Parámetro	- ¿ Qué?	El tipo	- ¿ Qué es?	Unidades	Las notas
Espaciado entre canales	100			GHz
Números del canal	40/48			Canales
Frecuencias de canal	Red de la UIT			TZ
Rango de frecuencia del canal disponible	191.70		196.40	TZ
Banda de paso del canal	- 12 años.5		+12 años.5	GHz
Banda de paso del canal	- No hay nada.10		+0 en el segundo.10	nm
Precisión de la longitud de onda del centro	- No hay nada.05		+0 en el segundo.05	nm
Pérdida de inserción			5.5	Db	@Duración de onda del centro
Pérdida de inserción			6.0	Db	Ancho de banda completo
Banda de acceso Ripple		1.0	1.5	nm	Ancho de banda completo
Ancho de banda @1.0dB	0.32			nm
Ancho de banda @3.0dB	0.58			nm
Ancho de banda @20dB			1.20	nm
Uniformidad de la pérdida de inserción en la UIT			1.50	Db
Pérdida dependiente de la polarización			0.5	Db
Aislamiento del canal adyacente	27	30		Db
Aislamiento de canales no adyacentes	30	35		Db
Habla en cruz	24	24		Db
Directividad	45			Db
Pérdida de retorno con conectores	40	45		Db
Dispersión cromática	-20 años.		+20	ps/nm
DPMD			0.5	- ¿ Qué?
Manejo de la potencia óptica del puerto común			24	Dbm

El canal	UIT	Frecuencia	longitud de onda	El canal	UIT	Frecuencia	longitud de onda
- No, no es así.	El canal	TZ	nm	- No, no es así.	El canal	TZ	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

El AWGM	¿Qué quieres decir?	×	×	×	¿Qué quieres decir?	¿ Qué pasa?	×	×
	Paquete	Módulo	Espacio del canal	Perfil de banda de paso	El canal	Empieza.	Com	Pasado.
	Paquete	El tipo	Espacio del canal	Perfil de banda de paso	Número	El canal	Com	Pasado.
A=Atermal	1U = 1U	M=Mux	1 = 100 GHz	F = de superficie plana	32 = 32	C17 = C17	0=Ninguno	0=Ninguno
A=Array	2U = 2U	D = Demux	2=50 GHz	G=Gauss	40 = 40	C21 = C21	1=FC/UPC	1=FC/UPC
W = longitud de onda	ST=Cuadro	1=Mux y Demux			48 = 48		2=FC/APC	2=FC/APC
G = Grillado							3=SC/UPC	3=SC/UPC
M=Módulo							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
