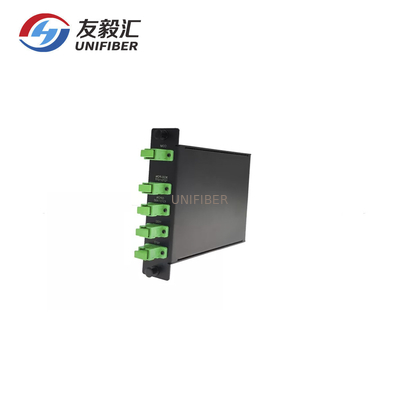

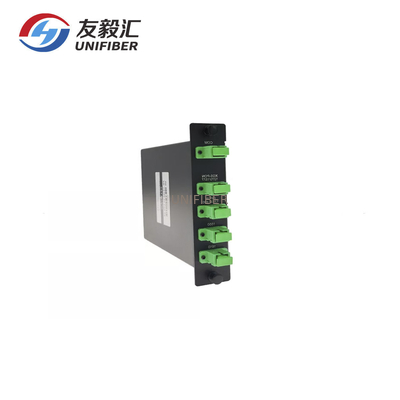

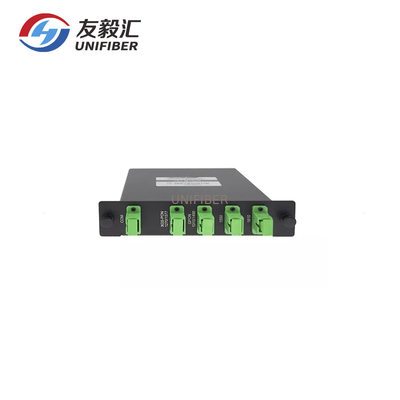

Módulo video OTDR CEX WDM de GPON XGS-PON BI direccional para la solución de red NGPON2

Ampliación de imagen : Módulo video OTDR CEX WDM de GPON XGS-PON BI direccional para la solución de red NGPON2

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Unifiber or OEM
Certificación:	ROHS
Número de modelo:	CEX WDM

Pago y Envío Términos:

Cantidad de orden mínima:	10
Precio:	Negociable
Detalles de empaquetado:	Caja de carton
Tiempo de entrega:	3~5 días
Condiciones de pago:	T/T
Capacidad de la fuente:	500PCS/DÍA

Contacto

Descripción detallada del producto

Producto:	Módulo GPON XGS-PON OTDR CEX WDM	Longitud de onda GPON:	1290-1330 y 1480-1500nm
Longitud de onda XGS-PON:	1260-1280 y 1575-1580	Longitud de onda OTDR:	1625-1650nm
Longitud de onda NG-PON2:	1524-1544 y 1596-1603nm	Paquete:	Chasis LGX
Fibra:	G657A1	Conector:	SC/APC
Resaltar:	Módulo OTDR CEX WDM , módulo BiDi CEX WDM , multiplexor de división de longitud de onda CEX

Descripción del módulo GPON XGS-PON Video OTDR CEX WDM

La serie CEX WDM está diseñada para redes ópticas pasivas de próxima generación (NGPON), un nuevo sistema de acceso óptico que coexiste con GPON en el mismo ODN.Estos dispositivos WDM, incluidos GPON, XGS-PON, video RF y combinadores OTDR, están diseñados para adaptarse a las longitudes de onda NGPON1 y NGPON2 TWDM para maximizar la densidad y mejorar la velocidad de la red de distribución óptica.

Características

Alineación óptica automática
bidireccional
vía óptica libre de epoxi
Baja pérdida de inserción y alto aislamiento;
Tecnología de filtro de película delgada
RoHS

Solicitud

Solución de red NGPON2

Especificación

Parámetro	Unidad	Módulo CEX WDM
Longitud de onda del canal de paso - GPON	Nuevo Méjico	1290~1330 y 1480~1500
Longitud de onda del canal de paso - XGS-PON	Nuevo Méjico	1260~1280 y 1575~1580
Longitud de onda del canal de paso - Video	Nuevo Méjico	1550~1560
Pasar longitud de onda del canal - OTDR	Nuevo Méjico	1625 ~ 1670
Pérdida de inserción (dB) COM @GPON	dB	<0,8 dB
Pérdida de inserción (dB) COM @XGS-GPON	dB	<1,2 dB
Pérdida de inserción (dB) COM @Video	dB	<1,4dB
Pérdida de inserción (dB) COM @OTDR		<1,7 dB
Aislamiento	dB	>30
Aislamiento @Puerto Express	dB	>15
Pérdida dependiente de la polarización	dB	<0.2
Dispersión del modo de polarización	dB	<0.1
directividad	dB	>50
Pérdida de retorno	dB	UPC>45 APC>50
Manejo de poder	mW	<500 (tipo de alta potencia disponible)
Tipo de fibra	/	SMF-28e (tipo de mantenimiento de polarización disponible)
Temperatura de funcionamiento	℃	-20~+75 (-40~+85 disponible)
Temperatura de almacenamiento	℃	-40~+85
Tipo de paquete	milímetro	Caja ABS, módulo enchufable ABS, chasis LGX, montaje en rack
