Datos del producto:
Pago y Envío Términos:
|
| Producto: | Reflector de fibra óptica OTDR FBG | Longitud de onda: | 1550nm |
|---|---|---|---|
| Conector: | SC/APC macho hembra | Color: | Verde |
| Solicitud: | Monitoreo de red FTTx | Marca OEM: | Soporte |
| Resaltar: | Reflector de fibra óptica de 1550 nm,reflector de fibra óptica OTDR FBG,reflector de fibra óptica de redes |
||
Descripción del reflector de fibra óptica SC/APC OTDR FBG de 1550nm
El reflector FBG es una estructura de conector de tipo SC/LC estándar, que empaqueta un FBG especial en la férula de cerámica.
El reflector de rejilla bragg de fibra es un reflector de banda específica de bajo costo montado en el lado de la unidad de red óptica (ONU).Puede reflejar pulsos de luz (1650 +/- 5 nm) del OTDR en el lado del terminal de línea de fibra (OLT) casi al 100 %, mientras que las bandas de trabajo de la red óptica pasiva (PON) se transmiten normalmente.El OTDR puede determinar si la línea de fibra es normal al detectar la señal reflejada por el reflector de red de fibra.Cuando la señal reflejada es más baja que el valor normal, la pérdida de línea es demasiado grande;cuando el valor de reflexión es 0, la línea de fibra óptica se rompe. Por lo tanto, podemos mantener la línea de fibra a tiempo mediante el monitoreo en tiempo real de la línea de fibra.
Aplicación de reflector óptico
red PON
Pruebas OTDR
Terminal de la oficina central
FTTX
Características del reflector de fibra óptica
Baja pérdida de inserción y reflectividad en la longitud de onda del tráfico
Alta reflectividad en la longitud de onda de prueba
Fácil de instalar
Excepcional confiabilidad y estabilidad ambiental
Compatible con GPON, EPON, GEPON
Especificación
| Parámetro | Unidad | Valor |
| Rango de longitud de onda de banda de paso | Nuevo Méjico | 1260~1360 y 1460~1520 y 1575~1670 |
| Rango de longitud de onda de la banda de reflexión | Nuevo Méjico | 1545 ~ 1555 |
| IL(1260nm-1360nm) | dB | ≤1.5 |
| IL(1460nm-1520nm) | dB | ≤2 |
| IL(1545nm-1555nm) | dB | ≥20 |
| RL(1260nm-1360nm) | dB | ≥35 |
| RL(1460nm-1520nm) | dB | ≥30 |
| RL(1575nm-1670nm) | dB | ≥30 |
| RL(1545nm-1555nm) | dB | ≤1 |
| PDL | dB | ≤0.4 |
| Ondulación (BANDA REFLEJA) | dB | ≤0.6 |
| TDL | dB | ≤0.5 |
| temperatura de operacion | ℃ | -20~+65 |
| Humedad relativa | %RH | 5~95 |
| Conector | Tipo de atenuador SC/APC o LC/APC |

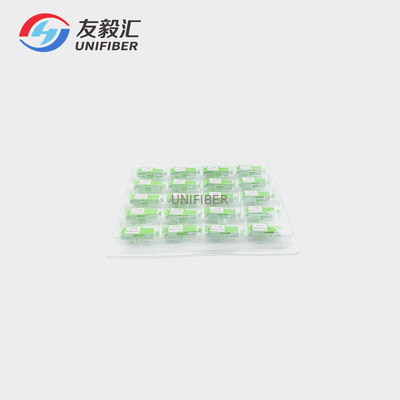

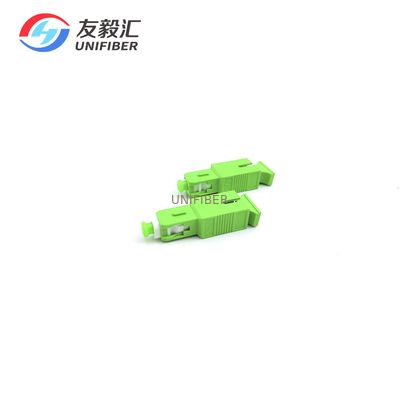

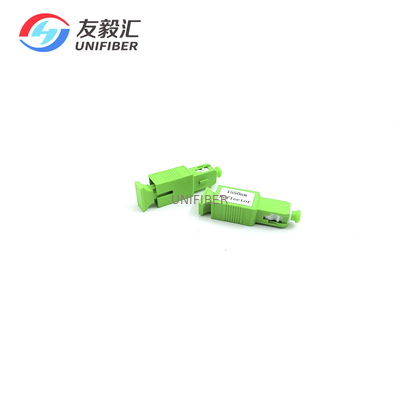

Imagen del reflector de rejilla bragg de fibra
