interruptor óptico mecánico de 1310nm 1550nm 2x2 PM que enclava FC/APC para OADM

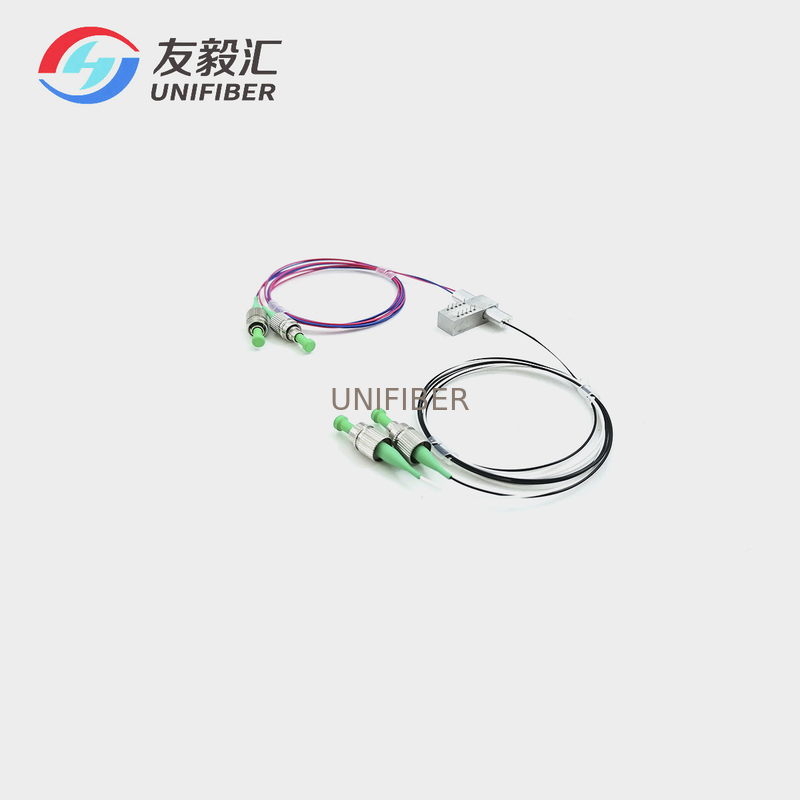

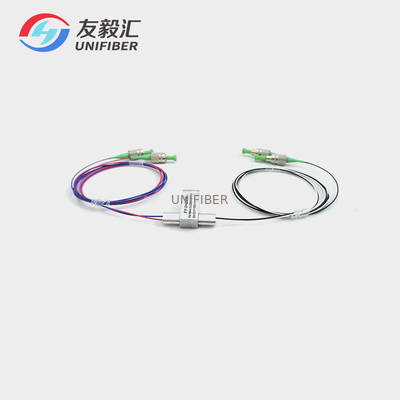

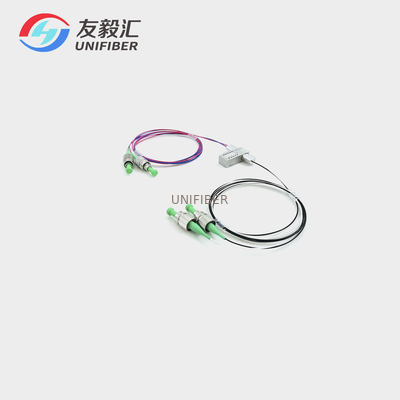

Ampliación de imagen : interruptor óptico mecánico de 1310nm 1550nm 2x2 PM que enclava FC/APC para OADM

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Unifiber or OEM
Certificación:	ROHS
Número de modelo:	Interruptor óptico 2x2 PM

Pago y Envío Términos:

Cantidad de orden mínima:	10
Precio:	Negociable
Detalles de empaquetado:	Caja de la ampolla
Tiempo de entrega:	3~5 días
Condiciones de pago:	T/T
Capacidad de la fuente:	500PCS/DÍA

Contacto

Descripción detallada del producto

Producto:	Interruptor óptico 2x2 PM	Configuración:	1x2 o 2x2
Fibra:	Fibra PM Panda	Conector:	FC/APC
Fuente de alimentación:	3V o 5V	modelo de control:	Enclavamiento o no enclavamiento
Resaltar:	Interruptor óptico mecánico OADM , interruptor óptico mecánico 2x2 PM , interruptor óptico FC APC PM

Descripción de 2x2 mantenimiento de polarización (PM) enclavamiento de interruptor óptico mecánico FC/APC

El conmutador óptico de mantenimiento de polarización (conmutadores de fibra PM) es un componente pasivo que posee dos o más puertos que transmite, redirige o bloquea selectivamente las señales ópticas desde un puerto de entrada determinado a un puerto de salida determinado en una línea de transmisión de fibra óptica.Los interruptores de fibra de mantenimiento de polarización (PM) de Unifiber están fabricados con fibras panda PM y conectores de alta calidad que son compatibles con los estándares de la industria.

Características

Bajo costo
Pérdida de inserción baja
Alta estabilidad y fiabilidad
Libre de epoxi en camino óptico

Solicitud

OADM
Monitoreo del sistema
Protección de red óptica
Equipo

Especificación

Parámetros	PM 2x2
Longitud de onda operativa (nm)	1310± 40	1550±40
Pérdida de inserción (dB)	IL (grado P)
	<1.2	<1.2
Pérdida dependiente de la longitud de onda (WDL) (dB)	≤ 0,30	≤ 0,30
PDL (dB)	≤ 0,05	≤ 0,05
TDL (dB)	<0,25	<0,25
Diafonía (dB)	>55	>55
Repetibilidad (dB)	< ± 0,02
Relación de extinción (dB)	> 18
Pérdida de retorno (dB)	> 55
Cambiar tiempo (ms)	<10 (Típico 4)
Resistencia (pin 1-5 o 6-10) (ohmios)	178 ± 10%
Fuente de alimentación (V)	5
Potencia de transmisión (mW)	500
Vida (veces)	>10 millones
Temperatura de funcionamiento (°C)	0 ～ +70
Temperatura de almacenamiento (°C)	-45 ～ +85
Tipo de fibra	PM1310 / PM1550
Longitud de fibra (m)	1,0 +/- 0,1
Dimensiones (LxAnxAl) (mm)	28,3 × 12,0 × 8,5

Estado del relé		Puerto1 - Puerto4/Puerto2 -Puerto3		Puerto1 - Puerto3/Puerto2 - Puerto4
Accionamiento eléctrico	sin enclavamiento	Pin1	Pin10
	enganche	Pin1	Pin5	Pin6	Pin10
		V+	TIERRA	TIERRA	V+
Sensor de estado	Enclavamiento/No enclavamiento	Pin2-3, Pin8-9 Abierto		Pin2-3, Pin8-9 Cerrar
		Pin3-4, Pin7-8 Cerrar		Pin3-4, Pin7-8 Abierto
