Datos del producto:
Pago y Envío Términos:
|
| Producto: | 8CH 100Ghz DWDM MUX Demux | Espacio del canal: | 100Ghz |
|---|---|---|---|
| Canales: | 8 | Configuración: | Mux Demux |
| Paquete: | Caja del ABS | Conector: | Duplex LC/UPC |
| Resaltar: | 100Ghz DWDM MUX Demux,8CH DWDM MUX Demux,LC a dos caras UPC DWDM MUX Demux |
||

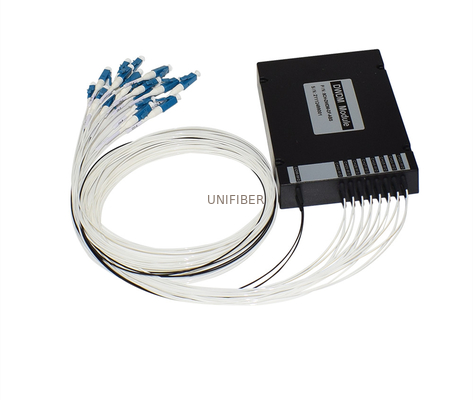

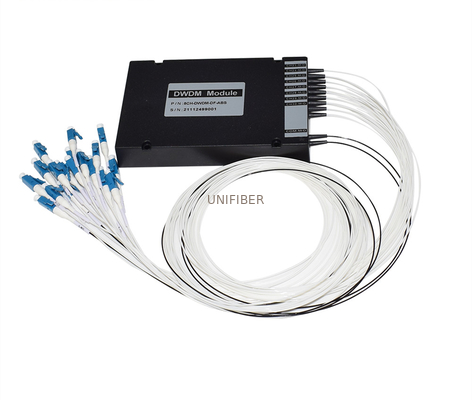

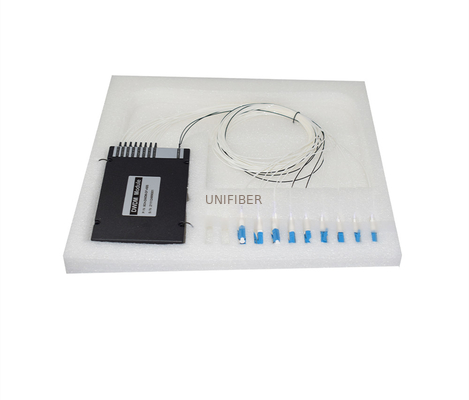

8CH 100Ghz DWDM MUX Demux CH23~CH30 canaliza la caja dual del ABS del LC UPC del duplex de la fibra
El módulo de Unifiber DWDM (multiplexor denso) de la división de la longitud de onda Mux/Demux ofrece alto ancho de banda estable y confiable en un paquete rentable y pequeño. La longitud de onda del ITU de DWDM Mux/Demux proporciona la capacidad de consolidar los servicios de clientes sobre una sola conexión, por voz, datos, o Internet. La longitud de onda de la fibra del uso está sin restricción, teniendo en cuenta control y capacidad de conversión a escala crecientes.
Características de DWDM MUX DEMUX Geneal
El DWDM con un multiplexor y el demultiplexor en unidad
Fácil instalar, no requiere ninguna configuración
¡Producto, totalmente pasivos respetuosos del medio ambiente, ningún poder y ningún enfriamiento requeridos para la operación!
Independiente, ningún otro equipo requirió
Para ser utilizado en filamento de 2 fibras y filamento a una cara
Puede ser conectado con cualquier tipo de la fibra
Pérdida de inserción baja - alto aislamiento
Desmonta fácilmente para limpiar
Operación completamente universal, bidireccional en cualquier puerto
Completamente transparente en todas las tarifas y protocolos de datos
Alta confiabilidad
Telcordia/Bellcore GR-1209 y GR-1221 calificó
Acepta cualquier tarifa de datos y cualquier protocolo en cualquier puerto hasta 10 Gbps, también 40 Gbps (DPSK, DQPSK) y 100 Gbps (DP-QPSK)
La ventana opcional 1310nm puede inconsútil ser integrada
Usos:
El canal añade/descenso
Red de DWDM
Encaminamiento de la longitud de onda
Amplificador óptico de la fibra
Sistema de CATV
Conformidad:
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
ITU-T G.694.1
RoHS
4. Especificaciones de funcionamiento
módulo de 1xN DWDM Mux/Demux
| Parámetros | |||||||
| Espacio del canal (gigahertz) | 100 | 200 | |||||
| Número de canal | 1*4 | 1*8 | 1*16 | 1*4 | 1*8 | 1*16 | |
| Longitud de onda de centro (nanómetro) | Rejilla del ITU | ||||||
| Exactitud de centro de la longitud de onda (nanómetro) | ± 0,05 | ± 0,1 | |||||
| Banda útil de canal (@-0.5dB) (nanómetro) | 0,22 | 0,5 | |||||
| Tipo de la fibra | SMF-28e con el tubo 900um o el cliente flojo especificó | ||||||
| IL (DB) | 1,4 | 2,5 | 3,8 | 1,7 | 2,9 | 3,1 | |
| Ondulación de la banda útil (DB) | 0,35 | 0,4 | 0,5 | 0,35 | 0,4 | 0,5 | |
| Aislamiento (DB) | Adyacente | 25 | 28 | ||||
| Canal no adyacente | 40 | ||||||
| PDL (DB) | 0,2 | ||||||
| PMD (picosegundo) | 0,1 | ||||||
| RL (DB) | 45 | ||||||
| Directividad (DB) | 50 | ||||||
| Poder óptico máximo (mw) | 500 | ||||||
| Temperatura de funcionamiento (°C) | -20~70 | ||||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||||
| Paquete de la CAJA (milímetros) | 100*80*10 o 140*115*18 | ||||||
| Paquete de LGX | 1U, 2U | ||||||
| 19" paquete del soporte de estante | 1U | ||||||
Información de la orden:
|
UNF
|
Espaciamiento de canal
|
Número de canal
|
Configuración
|
1r canal
|
Tipo de la fibra
|
Longitud de la fibra |
Conector
|
| UNF |
1=100GHz 2=200GHZ
|
4=4-Channel 8=8-Channel 16=16-Channel 32=32-Channel
|
M=Mux D=Demux
|
21=1560.61nm 22=1559.79nm 23=1558.98nm…
|
fibra 1=Bare chaqueta 2=900um |
Metro 1=1 Metro 2=2
|
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=O 6=LC
|
