Datos del producto:
Pago y Envío Términos:
|
| Producto: | FTTH Outdoor IP68 Caja de terminales de fibra óptica de 24 núcleos | Capacidad: | 24 bases |
|---|---|---|---|
| Material: | ABS+PC | divisor del plc: | 1x8 (2 piezas) o 1x16 (1 piezas) |
| Conector: | Adaptador del simplex del SC | Manera del lacre: | Anillo de Rubbersealing del silicio |
| Manera de la instalación: | Antena, pared o polo-montaje | Uso: | FTTH |
| Resaltar: | Caja terminal de la fibra óptica IP68,caja terminal de la fibra óptica del ftth,caja de la terminación del divisor del PLC 1x8 |
||

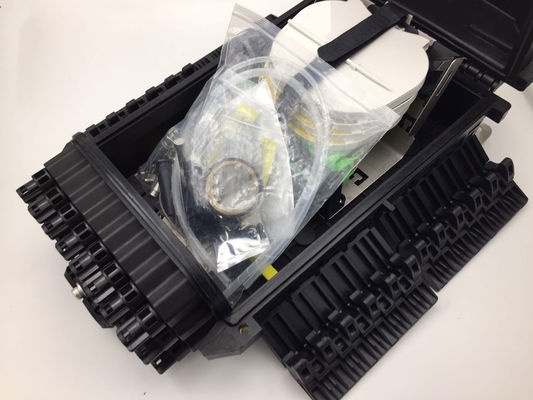

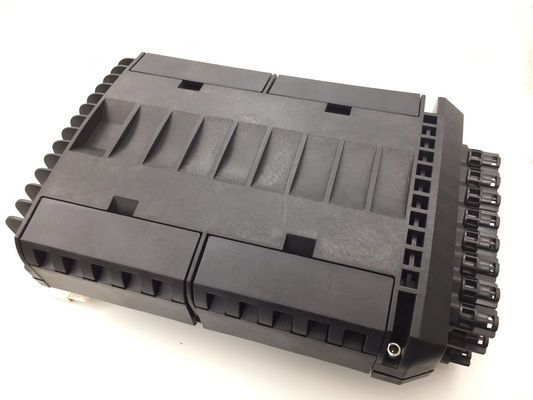

La caja terminal de la fibra óptica al aire libre de la base IP68 24 de FTTH se diseña para sellar sin los tornillos. El tamaño compacto y tirón-sobre la cubierta traer la operación fácil así como la función completa. Las bandejas del empalme se articulan con una bisagra en un lado, que hace la operación en cada bandeja más fácil. Se diseña para prevenir de daño de la operación.
Uso
Preinstalación de FTTH e instalación del campo

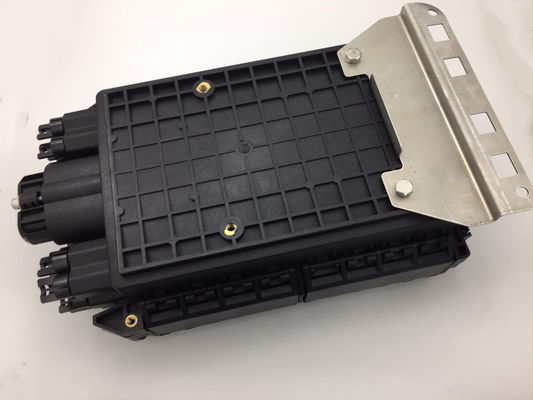

Montaje en la pared y polo que montan la instalación
puertos del cable de 4-7m m convenientes para el cable de descenso interior de 2*3m m FTTH y el cuadro al aire libre 8 uno mismo-ayuda de FTTH
Características
Diseño impermeable con estándar de protección IP-68.
Conveniente para el empalme de la fusión o el empalme mecánico
2pcs del divisor 1*8 se puede instalar como opción
24 adaptadores para el cable de descenso que remienda, integrados con el casete del empalme de la aleta-para arriba y el tenedor del adaptador.
Prueba de impacto: IK10, fuerza del tirón: diseño rugoso completo 100N
Entrada de aislamiento mecánica de la estructura y del cable del mediados de-palmo.
entrada del cable 16ports para el cable de descenso.
Toda la placa de metal inoxidable y tuercas anti-que aherrumbran,
Control del radio de curva de la fibra más de 40m m.
Especificación:
| Dimensión (milímetros) | 380×245×130 | Capacidad máxima (sola fibra) | 16 |
| Peso (kilogramos) | 4.5~5 | Tipo de aislamiento | Mecánico |
| Puertos del cable | 1 puerto del cable de la entrada para el cable sin cortar del diámetro from10~17.5mm. 2 puertos del cable de la salida para el diámetro del cable a partir 8~17.5m m. 16 puertos del cable de la salida para el diámetro del cable menos de 4m m. | Sola capacidad de la bandeja del empalme (sola fibra) | 16 |
| Cantidad de la bandeja del empalme | 2pcs |
Lista de piezas
| S/N | Descripción | Cantidad | Nota |
| 1 | Tapa | 1 | 337 (L)×242 (W)×63 (H) milímetro. |
| 2 | Base | 1 | |
| 3 | Anillo de cierre | 1 | Lacre de la caja |
| 4 | 8202 porciones de aislamiento | 16 | Puertos de aislamiento del cable |
| 5 | Bandeja del empalme | 4 | Para empalmar y el almacenamiento del cable |
| 6 | Cubierta de la bandeja del empalme | 1 | |
| 7 | Vendaje de la bandeja del empalme | 1 | Fijación de varias bandejas del empalme |
| 8 | Perno de la sujeción | 2 | Tapa y cubierta de fijación del cierre |
| 9 | Hebilla | 4 | Tapa y cubierta de fijación del cierre |
| 10 | Nueces apretadas | 16 | Puertos suaves de aislamiento del cable |
| 11 | Herramienta apretada | 1 | Especial para firmemente las nueces |
| 12 | El panel de la fijación del cable | 1 | Cable sin cortar de fijación |
| 13 | El panel de la instalación del adaptador | 4 | Un panel del adaptador para 6 adaptadores a una cara del SC |
| 14 | Soporte de la bandeja del empalme | 1 | Instale 4 bandejas del empalme |
| 15 | Tapón de la cubierta superior | 1 | Cubierta superior del límite |
| 16 | Nueces plásticas | 2 | Cable de fijación |
| S/N | Descripción | Cantidad | Nota |
| 17 | Equipo del montaje en la pared | 1 | Para el montaje en la pared |
| 18 | Perno de ancla de la extensión | 2 | Partes del equipo del montaje en la pared |
| 19 | Perno del hexágono | 2 | Partes del equipo del montaje en la pared |
| 20 | Lazo de nylon (3*120m m) | 12 | Cable de fijación |
| 21 | Manga de la fusión (Φ1.0*60mm) | Según los corazones de la fibra. | El empalmar del cable |
| 22 | tubo de la bobina de los 0.2m | 1 | Proteja la fibra |
| 23 | Cinta del aislamiento | 1 | Fijación accesoria |
| 24 | tubo de los 0.5m EVA | 1 | Proteja la fibra |
| 25 | Secador | 1 | |
| 26 | Llave hexagonal interna M6 | 1 | Herramienta para abrir la caja |
| 27 | ojal 14# | 2 | Para el diámetro del cable. A partir 12-17.5m m |
| 28 | ojal 41# | 2 | Para el diámetro del cable. A partir 8-12m m |
| 29 | Enchufe plástico | 4 | Selle el puerto del cable |
| 30 | Llave inglesa del hierro | 1 | Herramienta |
