Datos del producto:
Pago y Envío Términos:
|
| BANDA DE LA TRANSMISIÓN: | 1260 ~ 1625 nanómetro | BANDA DE LA REFLEXIÓN: | 1644,5 ~ 1655,5 nanómetro |
|---|---|---|---|
| Tipo del conector: | SC LC | Poder óptico: | 27dBm |
| Pérdida de inserción （1260nm-1360nm）: | DB 1,2 | Pérdida de vuelta (1260nm-1360nm): | DB 35 |
| Resaltar: | Reflector de la fibra óptica de FBG,Reflector de la fibra óptica del SC LC,reflector de la reja de 1625nm Bragg |
||

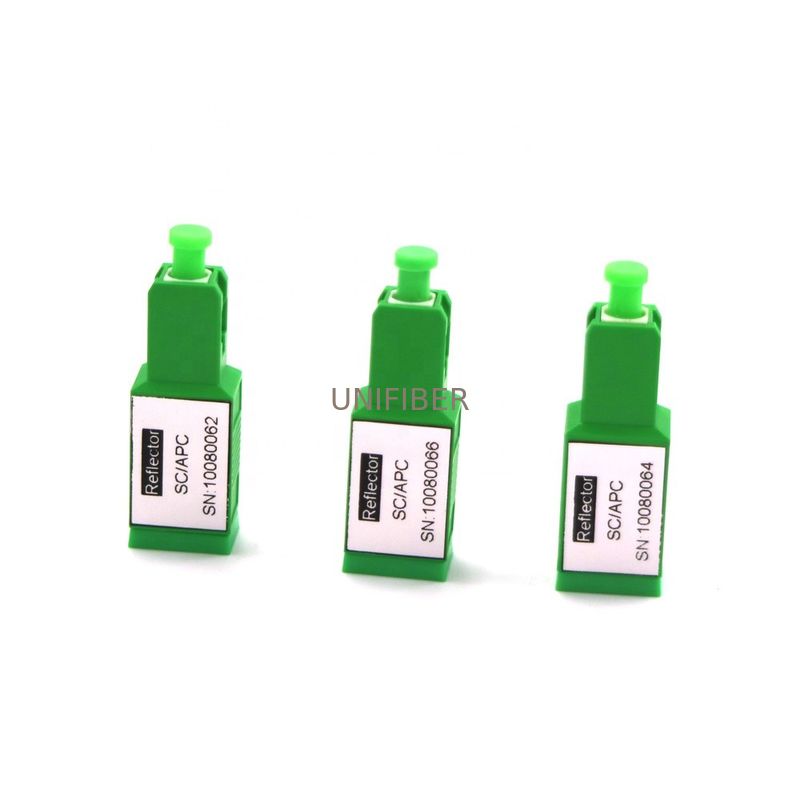

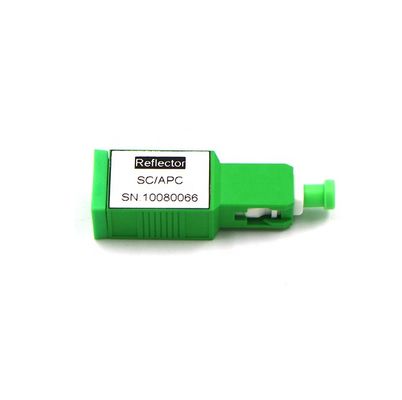

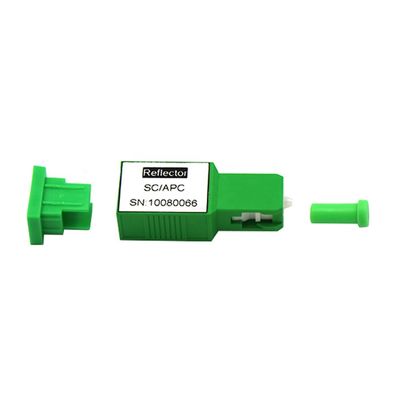

Reflector 1260-1625nm el rallar óptico del SC FBG (reja de Bragg de la fibra)
El reflector de la fibra, también conocido como filtro de la reja de Bragg de la fibra, está instalado generalmente en la parte frontal de la ONU de la red óptica. Combinado con el equipo de OTDR, puede realizar la supervisión de punto a punto (PTP) o punto-a-de múltiples puntos de la red (PTMP) del vínculo óptico, que puede reflejar la anormalidad de la red rápidamente y exactamente; El reflector de la fibra de la coleta del SC (FBG) tiene las ventajas de la pérdida de inserción baja, de la alta reflectividad, de la instalación conveniente, del etc., y es un dispositivo óptico ideal para la supervisión del enlace de red; Es ampliamente utilizado en red de PON, la prueba de OTDR, la prueba central de la sala de ordenadores, FTTX y otros campos.
CARACTERÍSTICAS
la reja integrada en la fibra, libera de la contaminación ambiental;
alta confiabilidad, expectativa de la larga vida
La reflexión es alta para las bandas que necesitan ser bloqueadas (sobre 99,5%), cerca de la reflexión total
La longitud de onda de la banda de la reflexión se controla exactamente (1643.5nm ~ 1656.5nm)
En el borde sintonizado de la transición la zona es muy estrecha (menos que 2nm), esta área es sin atenuaciones;
Usando la estructura común estándar del adaptador, conexión fácil;
Especificación:
| Artículo | Unidad | Reflector del SC FBG, tipo de la coleta | ||
| Banda de funcionamiento | Banda de la transmisión | nanómetro | 1260~1625 | 1260~1600 |
| Banda de la reflexión | nanómetro | 1645~1655 | 1625~1650 | |
| Banda de la transmisión | IL | DB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
| ≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
| ≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
| >21 @1645~1655nm | >21 @1620~1630nm | |||
| ORL | DB | >35 @1260~1360nm | >35 @1260~1360nm | |
| >35 @1460~1600nm | >35 @1460~1580nm | |||
| >25 @1600~1625nm | >25 @1580~1600nm | |||
| Banda de la reflexión | IL | DB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
| PDL | DB | ≤0.4 | ||
| Ondulación | DB | ≤0.6 | ||
| TDL | DB | ≤0.5 | ||
| Poder óptico máximo | dBm | ≤27 | ||
| Tipo de la virola | / | PC o APC | ||
| Tipo de la fibra | / | Tubo flojo G657A1 y 900um | ||
| Dirección de transmisión | / | Unidireccional | ||
| Temperatura de funcionamiento | ℃ | -20~+70 | ||
| Humedad de funcionamiento | %RH | 5~95 | ||
| Temperatura de almacenamiento | ℃ | -40~+85 | ||
